MFTは、お客様でご使用中の抵抗、トランジスタ、ICを1つのパッケージに集約してご提供するミニカスタムICです。初回サンプルの迅速なお届けと安価なイニシャルコストで、お客様にコスト削減をご提案いたします。
あらかじめ、抵抗、トランジスタを配置したコアチップ(半完成品)を準備しておき、アルミ配線のみでお客様の回路にカスタマイズする事で、“サンプルの迅速なお届け”、“安価なイニシャルコスト”を実現可能にしております。

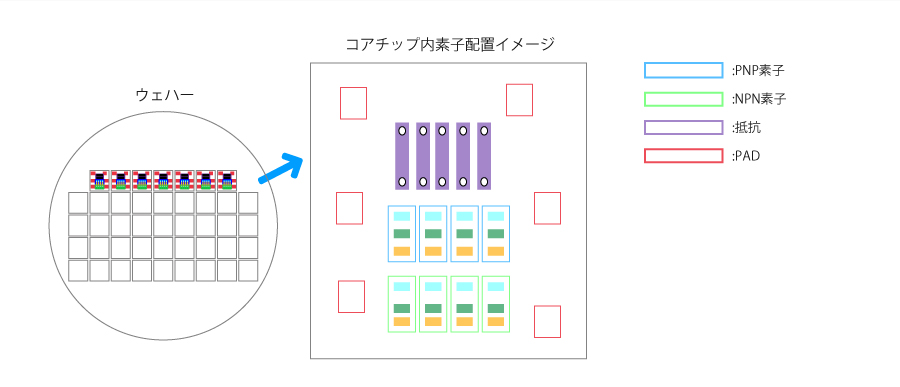

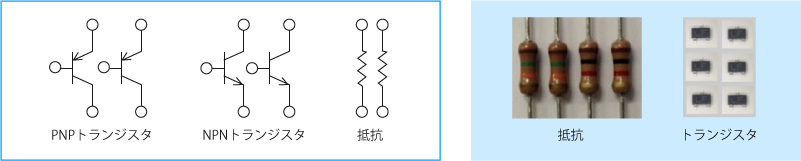

あらかじめトランジスタ、抵抗などの素子を配置しています。

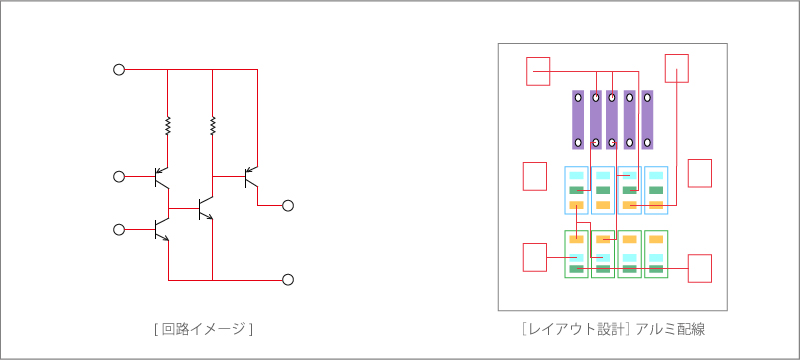

お客様仕様の回路をアルミ配線します。
製品組み立てを行います。
SC-74
TMSOP8
SSOP14
カスタム仕様ディスクリート回路を手軽に集積化することができます。
仕様の急変やバグ対策に活用することができます。
コアチップは、さまざまなお客様で共通で利用しますので、開発費を抑えることが可能です。
コアチップはあらかじめ準備しておきますので、チップ作成の工期短縮につながり、初回サンプルの提出時期を早めることが可能です。
部品点数の削減により、実装コストの削減、基板面積の削減、生産ラインのタクトアップ、セットとしての故障率の低下に貢献します。
電源電圧(VCCmax): 40V
許容損失(Pdmax): 200mW
※場合によっては、VCCmaxが40V以下となる場合もございます。
※MFT内の素子は、許容損失を越えない範囲での使用が可能です。
型名 | パッケージ | 機能 | 用途例 |
---|---|---|---|
RT8H012CPDF | SC74 | リセット | 電源部分のリセット機能として |
RT8H065CPDF | SC74 | ラッチ | 電源ICの過電流・過電圧保護機能として |
RT8H255CPDF | SC74 | IGBTプリドライバ | IGBTゲートのプリドライブとして |
RT8H102CPDF | SC74 | UVLO内蔵IGBTプリドライバ | IGBTゲートのプリドライブとして(UVLO機能内蔵) |
RT8H034CPDF | SC74 | LED駆動 | LED駆動に。省エネ化として |
RT8H042CPDF | SC74 | 電源切り替え | バッテリー、AC電源の切り替え機能として |
RT8H052CPDF | SC74 | 3シャント用コンパレータ | モーターの3シャント制御用として |
RT8H151CPDF | SC74 | ウィンドウ・コンパレータ | 信号が2つの基準電圧間にあることの検出機能として |
RT8H064CPDF | SC74 | 漏電検出 | 漏電保護用として |
RT8H112CPDF | SC74 | UVLO内蔵IGBTプリドライバ | IGBTゲートのプリドライブとして(パワーカット回路・UVLO機能内蔵) |
RT8H062EPDF | TMSOP8 | ウォッチドッグタイマ | マイコンの外でのウォッチドッグ機能として |
RT8H072EPDF | TMSOP8 | IGBTゲート遮断 | IGBTゲートの遮断機能にとして |
RT8H044KPDF | SOP14 | 漏電検出 | 漏電ブレーカー用として |
