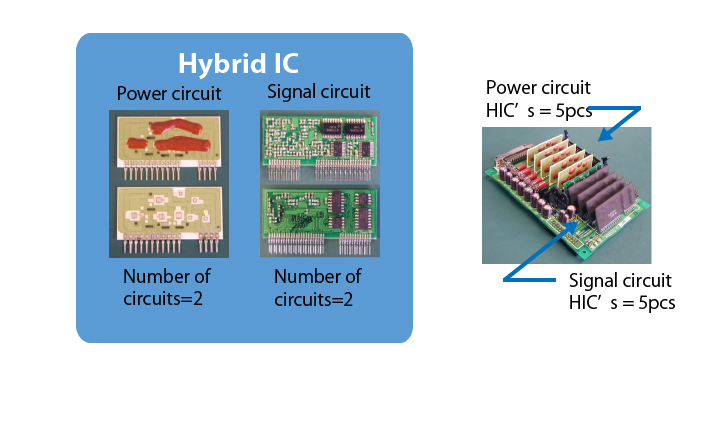

製品事例

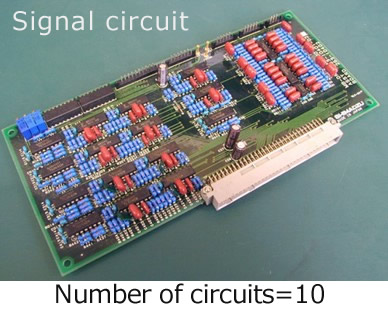

実装面積：14,500㎟ 部品点数：63pcs
面積 ≒ 1/3 部品点数 ≒ 1/10
標準パッケージ
SIP ( Single Inline Package )
| Terminal pitch |
P |
1.8, 2.0, 2.54 mm |
| Terminal Num. |
n |
Max 38 (2.54mm) |
| Width |
W |
10～100mm |
| Height |
H |
15～50mm |
| Thickness |
T |
6mm～ |
| PWB |
- |
FR-4 or CEM-3
or Al2O2 |
| Coating |
- |
Epoxy |
ZIP ( Zigzag Inline Package )
| Terminal pitch |
P |
1.27 mm |
| Terminal Num. |
n |
Max 76 |
| Width |
W |
10～100mm |
| Height |
H |
15～50mm |
| Thickness |
T |
6mm～ |
| PWB |
- |
FR-4 or CEM-3
or Al2O2 |
| Coating |
- |
Epoxy |
DIP ( Dual Inline Package )
| Terminal pitch |
P |
1.8, 2.0, 2.54 mm |
| Terminal Num. |
n |
Max 76(2.54mm) |
| Width |
W |
20～40mm |
| Height |
H |
5mm～ |
| Length |
L |
20～100mm |
| PWB |
- |
FR-4 or CEM-3
or Al2O2 |
| Coating |
- |
Epoxy |
※この他の形状につきましては、ご相談させてください。
